산용용 송풍기인 ‘터보팬(Turbo-Fan)’ 자동설계 프로그램인 팬 프로그램을 소개합니다

대한민국 강소기업 신안이엔지에서 40년의 송풍기 제조의 경험과 이론을 바탕으로 10년의 개발기간을 거쳐 선보인 ‘Fan Program’은 2006년 만들어져, 지난 16년동안 많은 송풍기 제조사에서 사용하고 있습니다

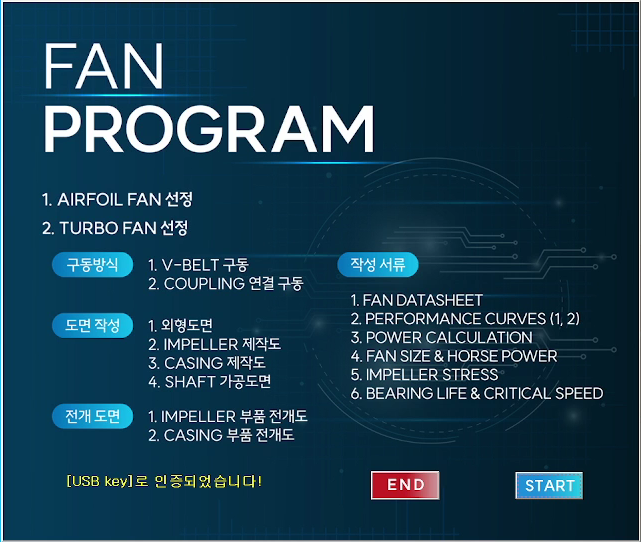

리뉴얼된 프로그램 첫 화면으로, 로컬 데스크탑 컴퓨터 또는 노트북에서 작동하고,

동작 전에는 USB 락 인증을 거쳐야만 작동이 됩니다

팬 프로그램을 이용해 터보팬을 자동설계 하기 위해서는

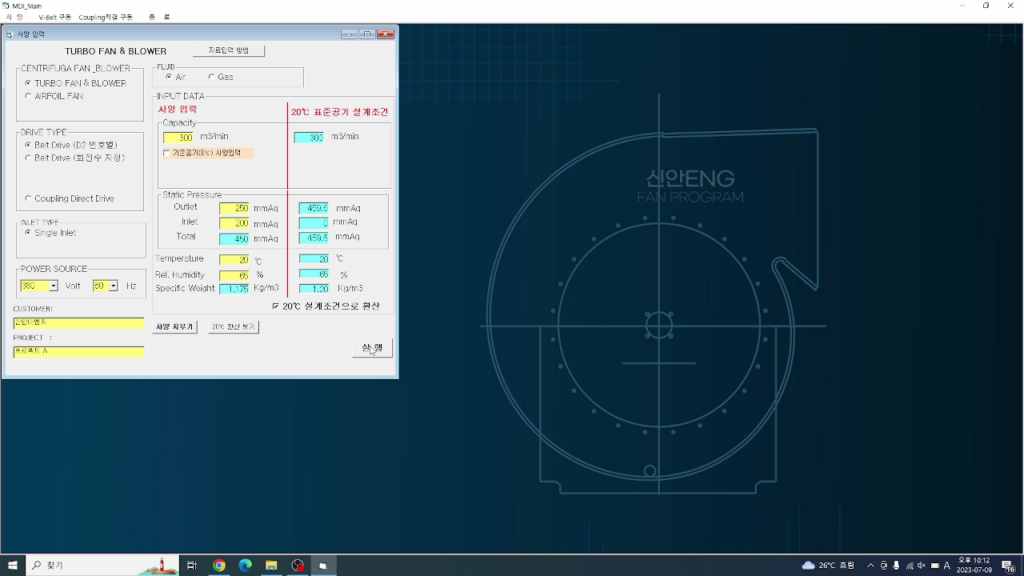

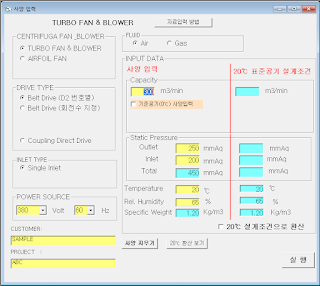

첫번째 단계로 제작할 터보팬의 사양을 입력한 후에

설계는 20℃ 표준공기 설계 조건으로 환산해서 진행하는데,

해당 프로그램에서 자동으로 계산해 줍니다

위 화면에서 ‘파란색’ 박스에 들어간 수치들이 20°C 표준 공기로 환산한 수치들입니다

터보팬 견적을 제시할 때는,

기본적으로 클라이언트가 원하는 휀(FAN) 사양이 있는데,

거기에 맞는 터보팬은 적개는 몇 개에서 많개는 수십개에 해당합니다

이때 공급사의 입장에서는 납품 가격 대비 효율이 좋은

최적의 터보팬을 선정할 필요가 있는데,

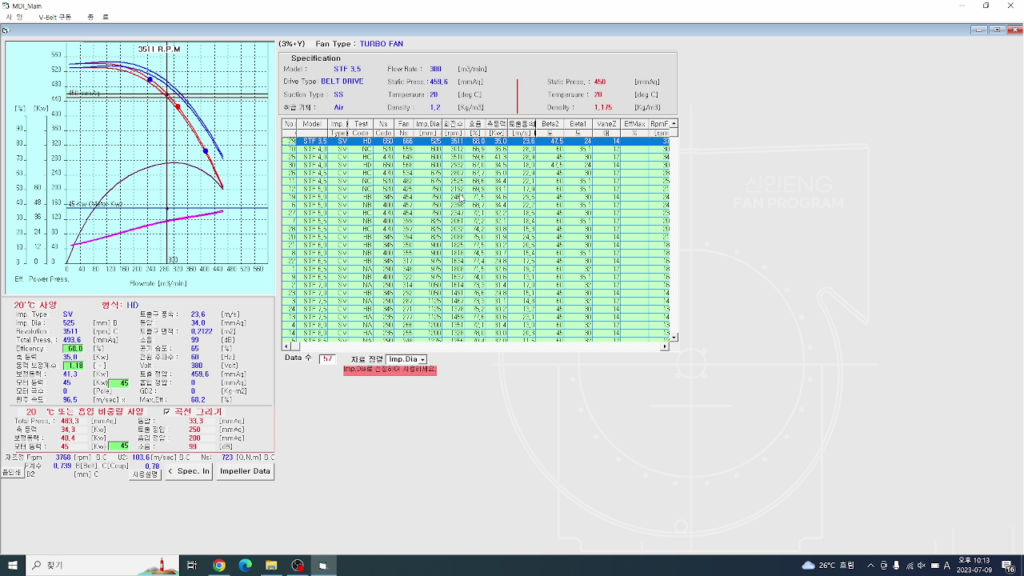

이 프로그램을 사용하면 불과 몇 초만에 터보팬의 사양만 입력하여

위와 같이 많고 다양한 모델들을 제시해줍니다

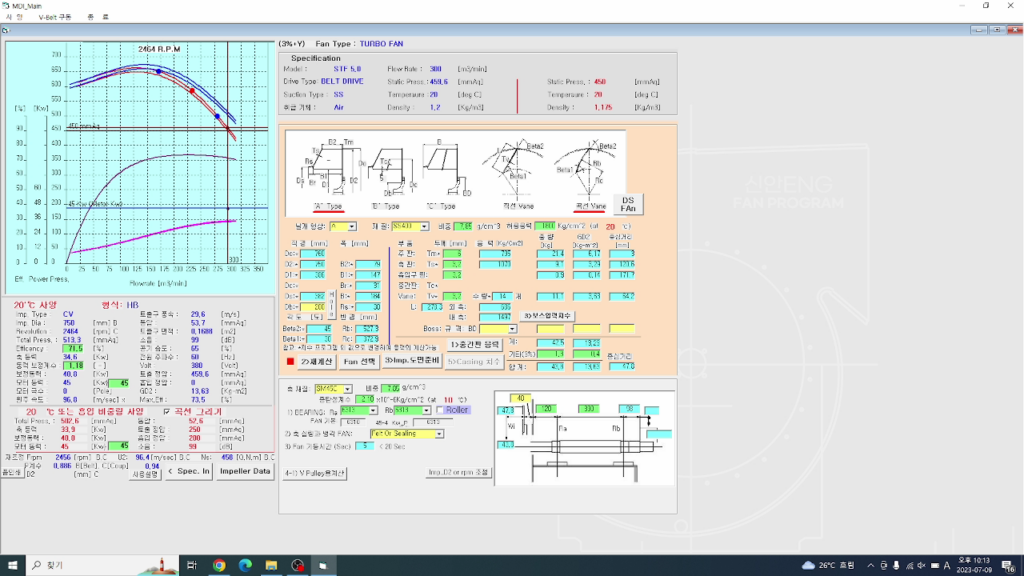

선택한 터보팬의 스펙과 수치들이 위와 같이 확인이 됐으면,

각 공장마다 사용하고 있는 보스의 수치(중량 체크를 위한 수치)를 입력해줍니다

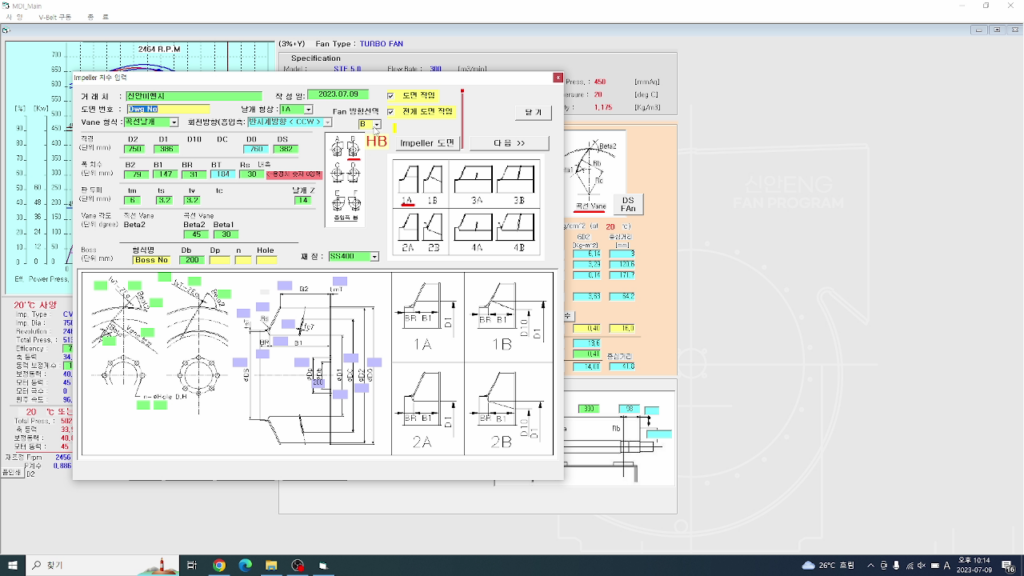

이제, 임펠라의 도면 자동 생성을 위해 팝업 창에서 팬의 방향을 선정해주고,

보스의 수치(도면 제작을 위한 수치)를 도면 작업과 레이저 절단 도면을 위해

정확하게 입력해줍니다

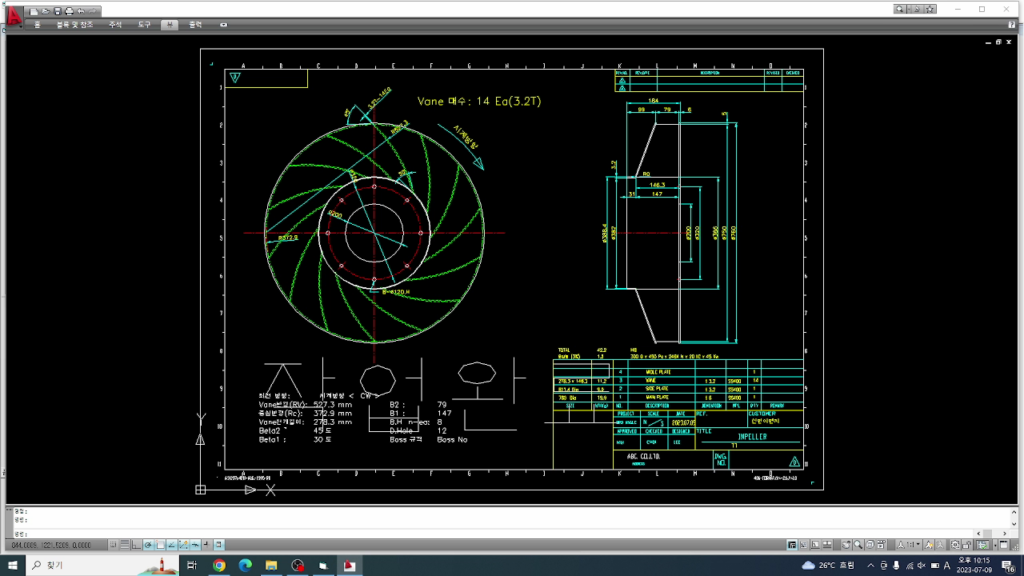

위와 같이 임펠라 도면이 자동으로 생성됩니다
